【旋轉卸料閥廠家】免費提供旋轉卸料閥結構圖紙，旋轉卸料閥是星型卸料器系列產品之一。它常給工業除塵設備灰斗下方輸灰系統配套使用。在這里我為你詳細講解旋轉卸料閥結構和圖紙參數。

旋轉卸料閥結構

   旋轉卸料閥結構分為（直連式、鏈條式）。

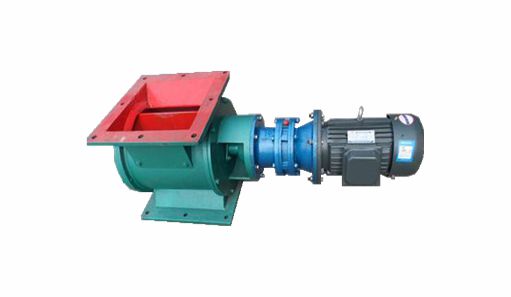

   旋轉卸料閥直連式：1、電機、2、減速機、3、連接軸、4、兩端端蓋、5、主軸、6、旋轉葉輪、7、殼體、8、軸承、9、密封壓蓋、10、密封墊圈、11、觀察孔、12、觀察孔蓋。

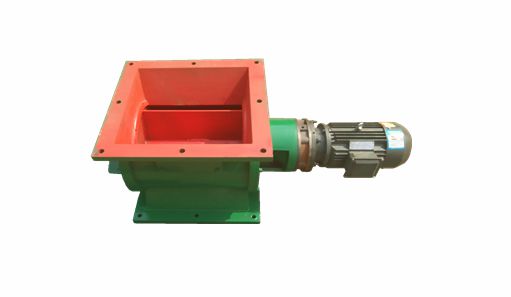

   旋轉卸料閥鏈條式：1、電機、2、彎板、3、鏈輪、4、鏈條、5、主軸、6、旋轉葉輪、7、殼體、8、兩端端蓋、9、軸承、10、密封壓蓋、11、密封墊圈、12、觀察孔、13、觀察孔蓋。

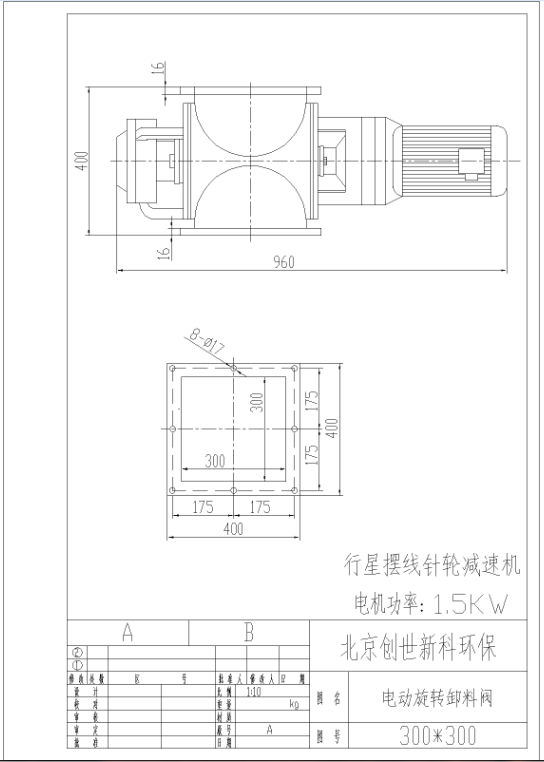

旋轉卸料閥結構圖紙
